顎式破碎機介紹

鄂式破碎機車間一角

 鄂式破碎機簡稱鄂破(又名老虎口)出現于1858年，首先廣泛應用于筑路工程，以后應用于礦山。具有破碎比大。鄂式破碎機品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。鄂式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。

顎式破碎機用途和使用范圍

 （1）該系列破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石用。

 （2）該系列破碎機較適宜于破碎抗壓強度不高于320MPa（兆帕）的各種軟硬礦石，被破碎物料的較大塊度不得大于技術參數表所規定

顎式破碎機圖片實拍

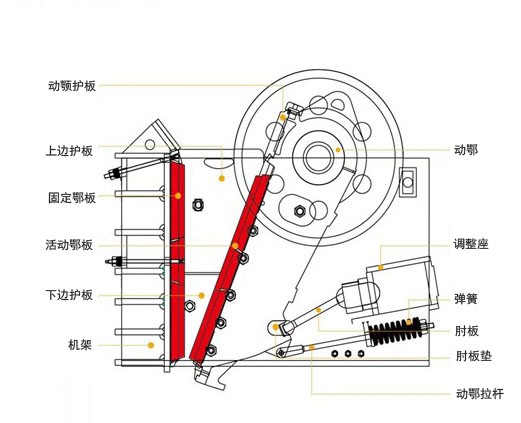

顎式破碎機結構概況

顎式破碎機主要由固定體、轉動體、保險裝置、調整裝置等幾部分組成。

 （1）固定體：顎式破碎機固定體的主要部件是機架，機架的制造工藝有兩種：中碳鋼鑄造機架和中碳鋼鋼板焊接機架。焊接機架是在原鑄造機架的基礎上又增加了多條加強筋，并通過嚴格的質量控制和特定的工藝要求，達到與鑄造機架相同的使用效果。為了防止機架側壁的嚴重。鄂式破碎機磨損，在破碎腔左右側上裝有護板，可隨意更換。

 （2）轉動體：由動顎、偏心軸、軸承、皮帶輪等幾部分組成，是顎式破碎機傳動和承受力的主要部分。

a、動顎由動顎支架和活動顎板等部件組成，顎破的動顎支架采用35#鑄鋼，并經過調質處理。

b、顎破機的偏心軸由45#鋼車制，并經過調質處理。

c、軸承采用雙列向心球面滾子軸承，具有微調、承受力大、耐用的特點。

 d、顎板分活動和固定兩種，為提高破碎效果，表面采用優化齒型，材質采用ZGMn13具有硬度高、耐磨，使用效果良好的特點。

客戶現場

客戶現場視頻實拍

顎式破碎機性能特點

（1）采用精湛的制造工藝，選用較好的的制作材料。

 （2）更較優的動鄂總成，使其更經久耐用。動鄂總成采用高質量的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動。此外重型偏心軸亦采用鍛坯進行加工，這一切均使得JC系列鄂式破碎機具有超凡的可靠性。

 （3）軸承座采用整體式鑄鋼結構。整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。

（4）采用有限元分析技術，破碎機具有更高的強度。

（5）破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致。

 （6）排料口調整更快捷方便。歐版JC系列鄂式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。

 （7）選用軸承規格更大、承載能力更高。所有JC系列鄂式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。

（8）采用了齒形護板，增大了鄂板的有效長度，產量更高。

顎式破碎機工作原理

 鄂式破碎機有多種結構形式，工作原理是相同的，即通過動鄂的周期性運動來破碎物料。在動鄂繞懸掛心軸向固定鄂擺動的過程中，位于兩鄂板之間的物料便受到壓碎、劈裂和彎曲等綜合作用。開始時，壓力較小，使物料的體積縮小，物料之間互相靠近、擠緊；當壓力上升到超過物料所能承受的強度時，即發生破碎。反之，當動鄂離開固定鄂向相反方向擺動時，物料則靠自重向下運動。動鄂的每一個周期性運動就使物料受到一次壓碎作用，并向下排送一段距離。經若干個周期后，被破碎的物料便從排料口排出機外。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

 鄂破偏心軸旋轉時，帶動連桿作上下往復運動，從而使兩塊推力板亦隨之作往復運動。通過推力板的作用，推動懸掛在懸掛軸上的動鄂作往復運動。動鄂直接懸掛在偏心軸上，受到偏向軸的直接驅動。當鄂破機偏心軸轉動時，動鄂一方面對定鄂作往復擺動，同時還順著定鄂有很大程度的上下運動。動鄂上每一點的運動軌跡并不一樣，運動軌跡接近于圓弧，愈靠近下方橢圓愈偏長。該鄂破機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而推動動鄂板向定鄂板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的作用下離開定鄂板，此時已破碎物料從鄂破破碎腔下口排出，隨著電動機連續轉動破碎機動鄂作周期性的壓碎和排料，實現鄂破批量生產。

顎式破碎機產量

 眾所周知，產量越高，其產能才會更大，則設備生產效率才會更加有保障，它的生產能力才能滿足用戶的實際應用需求，那么顎式破碎機產量是多少呢？通過不斷的對比與考究不難發現：由于設備型號的不同，則它的產量也有非常大的差異，因此設備的產量和硬件配置之間有著直接、緊密的聯系，紅星機器專業生產礦山機器幾十年，我們的設備質量有保障，同等規格的設備，紅星顎式破碎機產量相對較高，這也是紅星設備銷售量高的主要原因所在。

河南鄭州顎式破碎機生產廠家及價格

顎式破碎機價格詳細咨詢：。

顎式破碎機廠家地址：河南省鄭州市高新區檀香路8號。
